С чего начать?

Суммируя сказанное в предисловие установка видеодомофона без привлечения монтажных организаций в принципе возможна при условии владения по крайней мере основами электроники, соблюдения правил безопасности как для жизни так и для техники (во избежание короткого замыкания которое может привести к порче техники). Очень важна также комплектация техники - часто 4-х проводные мониторы одной из (даже) известных марок не работают с 4-х проводной видеопанелью другой (в том числе известной) марки, не говоря о совместимости разных видов мониторов и блоков электроники с подъездным домофоном.

Установку видеодомофона надо проводить поэтапно:

1. Выбор и комплектация оборудования
2. Комплектация монтажного оборудования (инструментов) и расходных матерьялов
3. Подготовка места работы и проверка напряжения (если не проложен кабель и Вы не хотите портить дизайн подключением видеодомофона к розетке
4. Проведение кабелей, установка подрозеточника, крепежа
5. Проверка правильности проводки и подключения проводов и их обозначение
6. Пробное подключение, наладка
7. Окончательная установка

И так поэтапно:

1. Выбор и комплектация оборудования

Определите количество камер, видеопанелей и нужную функциональность, если устанавливаете видеодомофон в квартире также запишите марку и модель подъездного домофона и перед покупкой оборудования убедитесь у продавца, что оборудование совместимое друг с другом.

Более подробно о выборе видеодомофона можно узнать в другой нашей публикации Техно-Блога:

Обзор - Какой видеодомофон выбрать?

За 20 лет работы в этой области этот вопрос всегда остаётся самым актуальным. Как показала практика, лучше всего советовать хорошим людям именно те модели, которые мы выбрали для себя и своих родных.

2017.01.23

2. Комплектация оборудования и покупка расходных матерьялов

Проверьте наличие у Вас необходимого оборудования, инструментов и расходных матерьялов, составьте список товаров которые Вам надо будет приобрести.

Необходимое оборудование:

1. Отвёртка плоская
2. Две отвёртки крестовые одна средних размеров для саморезов, другая меньшим концом для шурупов и регулировок,
3. Кусачки,
4. Датчик напряжения,
5. Перфоратор (для бетона, камня или твёрдого кирпича)
6. дрель (для дерева, гипсокартона или газобетонных кирпичей)
7. Буры (для перфоратора) один диаметром 6 мм для креплений под дюбеля, один длинный бур для просверления ответствия через стену (для видеопанели)
8. Свёрла (для дерева или гиспокартона)
9. Фонарик
10. Ручка / маркер / карандаш
11. Изолента
12. Термоусадка (маленький диаметр)
13. Зажигалка
14. Мультиметр*
15. Припой и паяльник*

Расходные матерьялы:

• *Кабель 4-х жильный (если расстояние видеопанели от монитора больше 10 метров проводки лучше не использовать для этой цели витой пары), в случае подключения видеопанели от калитки используйте земной кабель на всей длине!
• *Кабель сетевой 220V, желательно YD 2х0,5/ YDY 3х0,5 или толще,
• **Короба

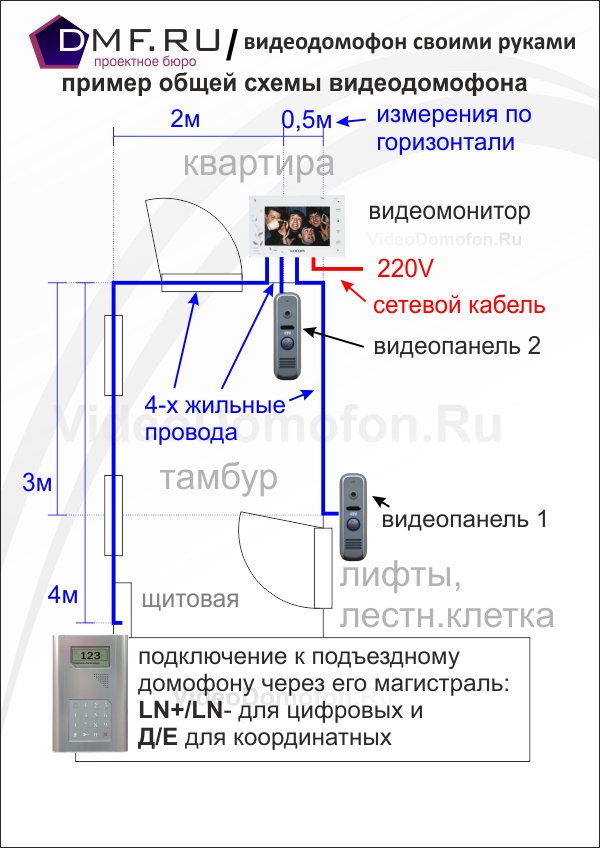

* Если провода не проложены. Для определения нужной длины проводов используйте схему и расстояния по горизонтали, затем добавьте расстояния по вертикали и добавьте +25% (не менее 5 метров) длины кабеля на непредвиденные расстояния

** Если планируете прокладывать провода без нарушения отделки стен

3. Подготовка места работы

Если до места установки монитора уже проведён провод для питания монитора, найдите в щитовой предохранитель который отключает в нём питание и убедитесь что провод обесточен до начала работ с укладкой и подключением проводов к разъёмам.

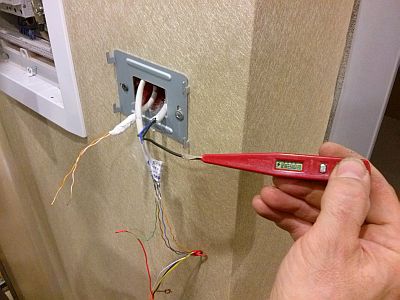

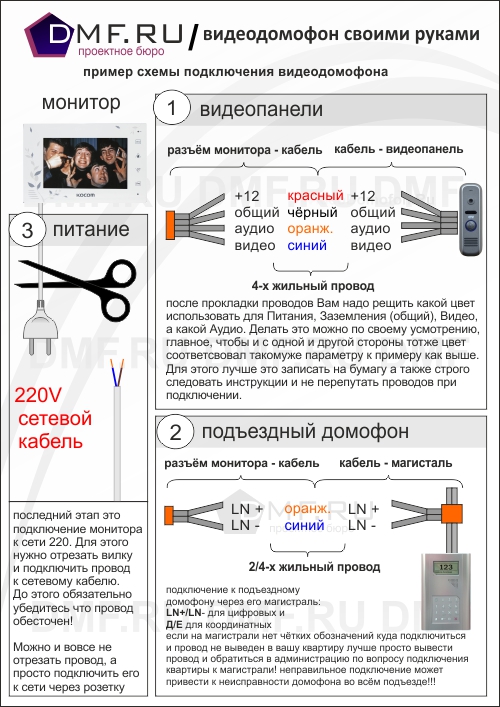

Для проверки напряжения используйте датчик напряжения так как показано на изображении с лева. Вам также понадобится защитить мебель и ковровое покрытие перед началом бурения дыр в стене для крепежа и создание ответствия в стене для проводов покрывая их плёнкой. Запишите цвета провода который уже проложен \ Вы собираетесь прокладывать сами и подготовьте детальную схему подключения видеодомофона следуя инструкции на рисунке с права.

Соберите оборудование и инструменты и матерьялы так, чтобы всё уместилось в одном углу и не было необходимости искать недостающие приборы/инструменты по всему дому разнося пыль (особенно) после начала бурения.

4. Протяжка кабеля, установка крепежей и кронштейнов

Если провода к монитору ещё не были выведены, возьмите монитор и найдите место по вашему усмотрению где Вы хотите его установить. По возможности вблизи входной двери, на видном месте, но так расположенном, чтобы по принципу от греха по дальше лучше не устанавливать его в местах и на высоте провоцирующей возможность зацепления или облакачивания об него.

На место в которое Вы хотите установить монитор приложите кранштейн, и пометьте отверстия для шурупов. Если Вы не уверены в том на сколько ровно приложен кроншткйн можете воспользоваться уровнем если он у Вас есть. Теперь спрячте монитор подальше от пыли и пробурите отверстия для крепления шурупов (обычно используется 6-мм бур, если стена не из бетона \ кирпича вместо бура и перфоратора используйте дрель и свёрла для определённого типа поверхности).

Туже самую процедуру надо будет провести в месте, где Вы планируете разместить видеопанель. Подключение квартирного видеодомофона к линии подъездного домофона потребует также подключения блока сопряжения, а также поиска и сверки нужных проводов в щите Вашего этажа.

Затем Вам надо будет подготовить отверстие для того чтобы спрятать излишек проводов сзади монитора. Лучше всего установить подрозетник, однако так, чтобы он не мешал установке кронштейна.

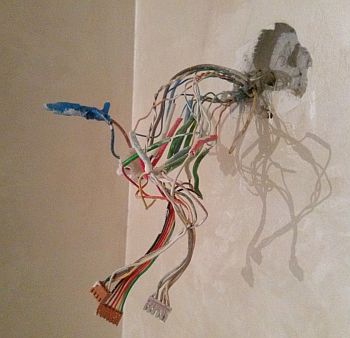

Размер отверстия должен позволять спрятать все провода которые будут спрятаны за монитором так чтобы монитор мог полностью зайти на кронштейн. Объём проводов зависит от количества подключаемых к монитору устройств и длины проводов.

! многие любители часто совершают ошибку таким образом, что максимально сокращают длину проводов, однако растояние проводов с подключенными разъёмами должна позволять поключить их к монитору перед его установкой на кронштейн. Также нельзя сокращать провода на длину меньшую чем 5 сантиметров, так как в случае повреждения провода или необходимости переподключения Вам придётся прокладывать новый провод.

Теперь приступайте к протяжке кабелей в соответствии с вашей общей схемой. Когда провода будут разведены подключите провода к соответствующим разъёмам монитора и видеопанели в соответствии с инструкцией видеодомофона, а также детальной схемой описанной в изображении. Для удобства многие устанавливают за монитором подрозетник.

Если у Вас нет инструции видеопанели, смотрите инструкцию по ссылке.

5. Проверка перед подключением

Вы уже установили крепежи и кронштейн и проложили провода и Вам наверное хочется как можно быстрее всё подключить и установить чтобы посмотреть эфект Вашей работы.

Однако лучше не торопиться. Проверьте ещё раз не перепутали Вы проводов, особенно важно проверить правильность подключения питания и заземления. В худшем случае из-за неправильного подключения проводов может произойти замыкание что может вывести из строя оборудование. Замене или гарантийному ремонту такое оборудование не подлежит!

6. Пробное подключение

Если всё подключено правильно можно провести пробное подключение. Для этого Вам будет необходима помощь второго человека который позвонит Вам через видеопанель и подъездный домофон для проверки работы системы.

Подсоедините видеопанель к проводам, а монитор к разъёмам. Затем включите питание к монитору.

Второй человек в тоже время звонит через видеопанель и подъездный домофон, и так Вы вместе проверяете - есть ли связь, видеосигнал, аудио связь и открытие дверей по нажатию ключа.

Если всё работает - можно всё крепить, если же не работает - значит, что скорее всего Вы допустили ошибку при подключении. Отключите монитор от разъёмов, и ещё раз проверьте правильность подключения с инструкцией и вашей схемой.

7. Окончательная установка

Закрепите монитор на крепеже, пряча при этом провода в отверстие за ним. Затем прикрутите видеопанель. Ещё раз проверьте всёли работает.

Ура! Вы установили видеодомофон!

Вопросы и ответы:

Можно-ли использовать вместо 4-х жильного кабеля витую пару?
Да можно, однако обратите внимание на то чтобы витая пара была из меди, а не омеднённая.

Не лучше-ли использовать отдельный, экранированный кабель для видеосигнала?
Конечно лучше, однако имеет смысл при растоянии свыше 20-30 метров. Еслиже домофон устанавливается в квартире то мало вероятно что такая необходимость возникнет, а прокладывание дополнительного проводо усложнит саму установку так как за монитором и без этого будет целый пучёк кабелей.

Паять или не запаявать соединения проводов?
Желательно запаявать сооединения, благодаря чему будет меньше окислений проводов, что будет способствовать долгожительности Вашей системы.
