Инструкция кнопки выхода Bas IP SH 45

ОБЩИЕ СВЕДЕНИЯ

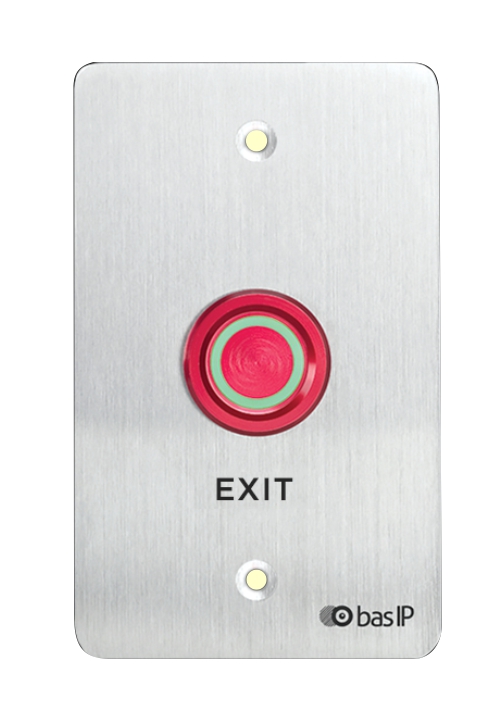

Кнопка выхода Bas IP SH 45 используется в СКУД - в качестве кнопки открытия замка при подключении к домофону или контроллеру.

SH-45 является пьезоэлектрической кнопкой выхода, неискрящей, немагнитной, устойчивой к коррозии, анти-вандальной, имеющей подсветку, и предназначена для использования как внутри, так и снаружи помещений. Отличительной особенностью кнопки, является пьезоэлектическая технология, использующаяся при нажатии на сенсорную панель кнопки, вместо использования обычной механической кнопки. А электрическая схема замыкает сухие контакты (Н.О.) на выходе.

Еще одной особенностью кнопки выхода SH-45, является ее жизненный цикл, который состоит из 50 миллионов нажатий. В добавок ко всему, SH-45 имеет степень защиты IP68 и может работать при любых погодных условиях.

Кнопка выхода Gerch-ZN
Новинка! GERCH ZN и GERCH ZN LONG

Революционная технология 2-х проводные сенсорные, нормально разомкнутые кнопки выхода с подсветкой и задержкой (3 сек.) для использования в СКУД - домофонных системах, с контроллером, электромагнитным или электромеханическим замком. 9 цветовых вариантов (на фотографии бронза-металлик), 2 типа накладных корпусов - круглые и длинные

описание по ссылке

Технические характеристики:

Параметр Значение
Тип кнопкисенсорная, нормально разомкнутая
Подсветкасветодиод
Ток потребления:100 мА
Коммутируемое напряжение:5 - 30 В
Напряжение питания постоянного тока:12 В
Сопротивление между контактами:16 Ом
Степень защиты:IP68
Тип установки:врезная
Габариты, диаметр, мм:29,5
Резьба, диаметр, мм:22
Длина, диаметр, мм:19,5
Масса, гр:22

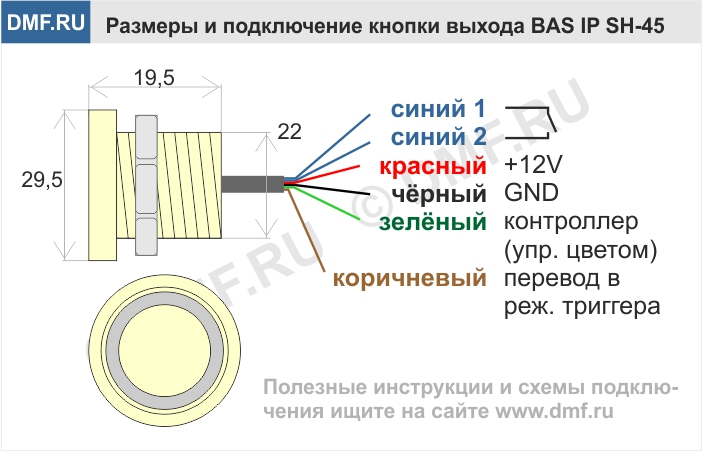

Схема подключения кнопки выхода

Кнопка выхода Bas IP SH 45 - схема подключения
