Кнопка выхода SOCA SI-15 используется в СКУД - в качестве кнопки открытия замка при подключении к домофону или контроллеру. Имеются контакты нормально разомкнутые и нормально замкнутые при нажатии коммутирует / прерывает управляющие сигналы электромагнитного замка.
SI-15 имеет круговую подсветку. Подсветка двух цветов - красный - режим ожидания, зелёный - во время срабатывания. Так как данная кнопка является стержнем, стоит отметить наличие трёх разных типов пластин в которые она может быть установлена - SW-20P, SW-60P, SW-80P.
Имеется настройка дальности срабатывания, а также времени задержки.
Технические характеристики:
| Параметр | Значение |
|---|---|
| Тип кнопки | инфракрасная, нормально разомкнутая / закмкнутая |
| Радиус срабатывания | от 4 до 15 см. |
| Подсветка: | красный/зелёный светодиод |
| Питание подсветки: | 12 В постоянного, или 24 В переменного |
| Коммутируемое напряжение, не более: | 24 В постоянного, 120 В переменного |
| Ток коммутации, не более: | 1 А постоянного, 0,5 А переменного |
| Корпус: | метал |
| Тип установки: | врезная |

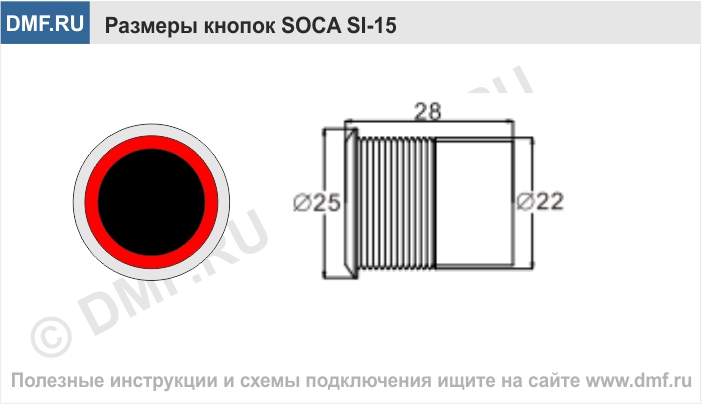

| Габариты, мм: | диаметр 22, более подробно смотрите на рисунке "размеры" |
Схема подключения кнопки выхода
