| Параметры | значение |
|---|---|
| Тип подключаемого подъездного домофона | координатный |
| Vizit, Eltis, Метаком, CYFRAL | |
| Видеопанели | 1 |
| Видеокамеры | 2 (с учётом видеопанелей и подъездного домофона) |
| Питание | от монитора и линии домофона |
Описание

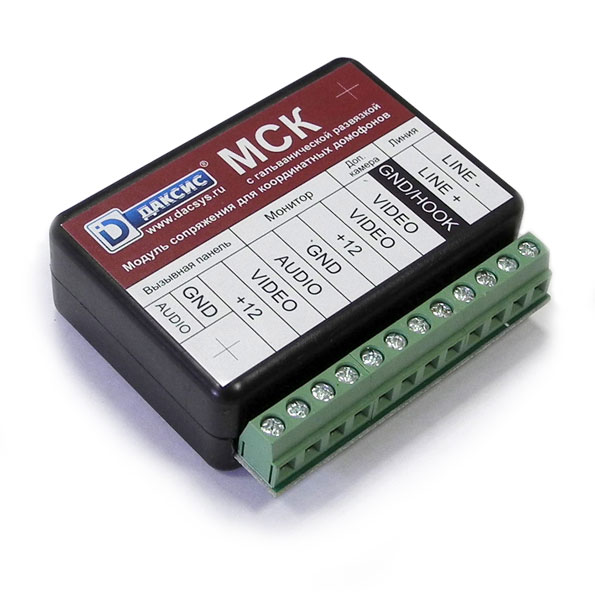

Внешний блок сопряжения позволяет использовать монитор стандартного типа (4-х проводной) в качестве абонентского устройства координатного подъезного домофона / видеодомофона или домофона с независимо от него установленной подъездной камерой. Если подъездная камера не установлена вместо неё можно установить и подключить дополнительную камеру на этаже.
Дополнительно используя один разъём на мониторе через блок сопряжения можно подключить видеопанель. Таким образом если в Вашей квартире стоит монитор с 2 разъёмами под видеопанели к нему можно подключить и подъездный домофон и видеопанели у двери и на лестничной клетке.
Если в вашем мониторе видеодомофона имеется функция hook (видеопанель подключается не 4 а 5 проводами) блок сопряжения выключает функцию автоподнятия трубки и когда Вас нет дома у звонящего Вам гостя не появится впечатление что Вы подняли трубку так и не ответив и не открыв дверь. Однако стоит отметить, что таких мониторов почти нет на рынке.
Установка
Ввиду того что размеры блока сопряжения не позволяют монтировать его за монитором, блок сопряжения как правило устанавливается на этаже. К нему подключаются монитор, видеопанель, линия домофона и подъездная видеокамера (или камера на этаже) в соотвествии со схемой подключения и описанием на корпусе блока.
Если Вас интересует блок сопряжения меньших размеров который можно установить за монитором смотрите описание блока сопряжения LSV
После установки проверьте правильность подключения проводов. Если всё подключено правильно включите монитор и проведите проверку работы путём:
- просмотра видеосигнала в дежурном режиме
- вызовом абонента с видеопанели
- вызовом абонента с подъездного домофона
- открытием двери подъездного домофона во время принятого звонка
Если вызов квартиры с подъезного домофона не поступает убедитесь что Вы правильно подключили Десятки (+) и Единицы (-) линии домофона к блоку сопряжения. Если правильно то проверьте выбрали ли Вы правильные провода самой линии. Если и это не поможет возможно Вашу квартиру заблокировали на самом домофоне - обратитесь в управляющую компанию.
Если звук неудвлитварительный - с возбуждением, помехами, слишком громкий или тихий воспользуйтесь регуляторами. Для доступа к регуляторам откройте корпус блока.
Если ничего не происходит при вызове с домофона и видеопанели то возможно Вы перепутали провода видеопанели и монитора либо не подключили монитор к питанию.
Схема подключения
Стандартная схема подключения:
Схема подключения с монитором с функцией hook:
