Инструкция блока сопряжения МСК SLIM (Даксис)

Общие сведения

По вопросам приобретаетения блоков сопряжения для видеодомофона, ремонта, а также модернизации (замены) видеодомофонов обращайтесь по телефону:

+7 (495) 518-18-37 или пишите

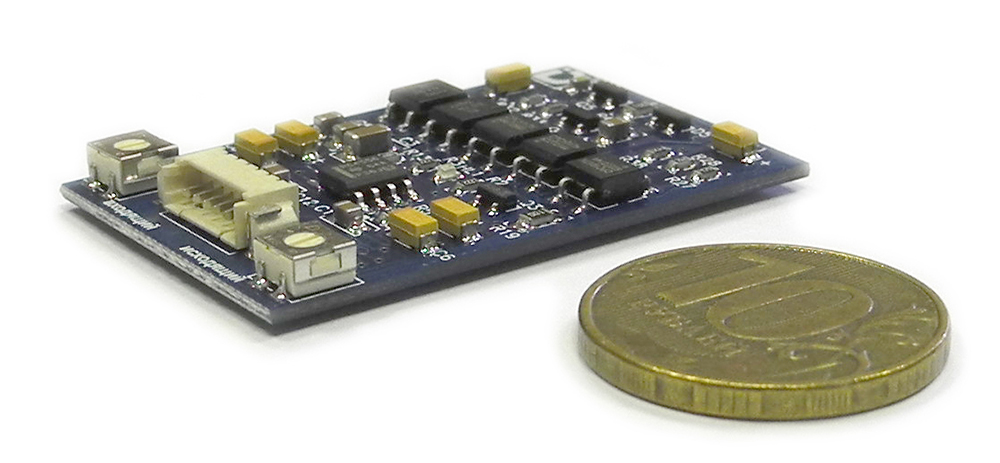

Блок сопряжения координатного домофона МСК SLIM (Даксис)
Параметры значение
Тип подключаемого подъездного домофонакоординатный
Vizit, Eltis, Метаком, CYFRAL
Видеопанели0
Видеокамеры1 (с учётом подъездного домофона)
Питаниеот монитора и линии домофона

Описание

Внешний блок сопряжения позволяет использовать монитор стандартного типа (4-х проводной) в качестве абонентского устройства координатного подъезного домофона / видеодомофона или домофона с независимо от него установленной подъездной камерой. Если подъездная камера не установлена вместо неё можно установить и подключить дополнительную камеру на этаже.

Если в вашем мониторе видеодомофона имеется функция hook (видеопанель подключается не 4 а 5 проводами) блок сопряжения выключает функцию автоподнятия трубки и когда Вас нет дома у звонящего Вам гостя не появится впечатление что Вы подняли трубку так и не ответив и не открыв дверь. Однако стоит отметить, что таких мониторов почти нет на рынке.

Установка


Если Вас интересует блок сопряжения меньших размеров который можно установить за монитором смотрите описание блока сопряжения LSV

После установки проверьте правильность подключения проводов. Если всё подключено правильно включите монитор и проведите проверку работы путём:

  • просмотра видеосигнала в дежурном режиме
  • вызовом абонента с подъездного домофона
  • открытием двери подъездного домофона во время принятого звонка

Если вызов квартиры с подъезного домофона не поступает убедитесь что Вы правильно подключили Десятки (+) и Единицы (-) линии домофона к блоку сопряжения. Если правильно то проверьте выбрали ли Вы правильные провода самой линии. Если и это не поможет возможно Вашу квартиру заблокировали на самом домофоне - обратитесь в управляющую компанию.

Если звук неудвлитварительный - с возбуждением, помехами, слишком громкий или тихий воспользуйтесь регуляторами.

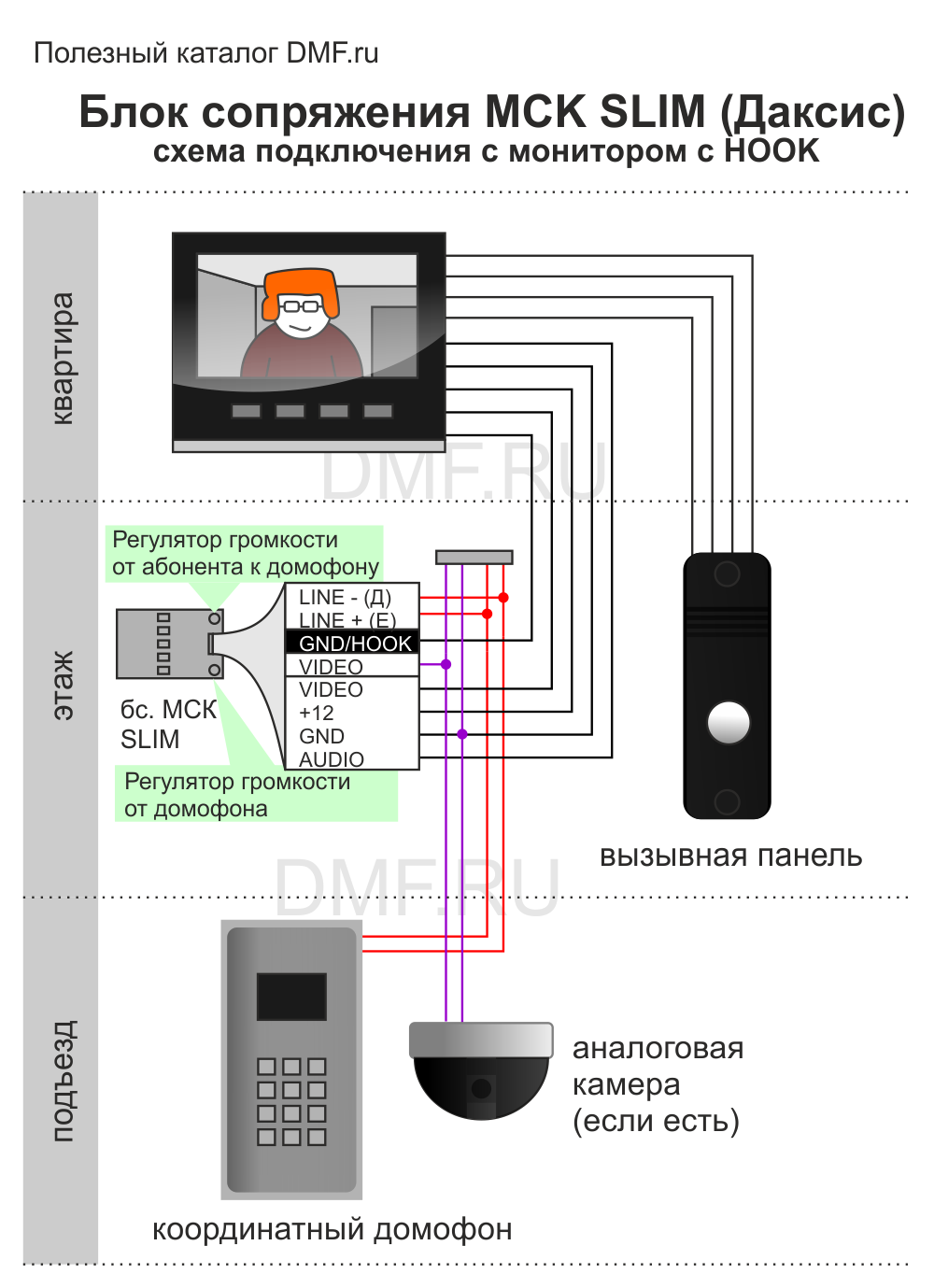

Схема подключения

Стандартная схема подключения с HOOK:

схема подключения МСК SLIM (Даксис)

Если HOOK не подключается, оставьте разъём пустым
