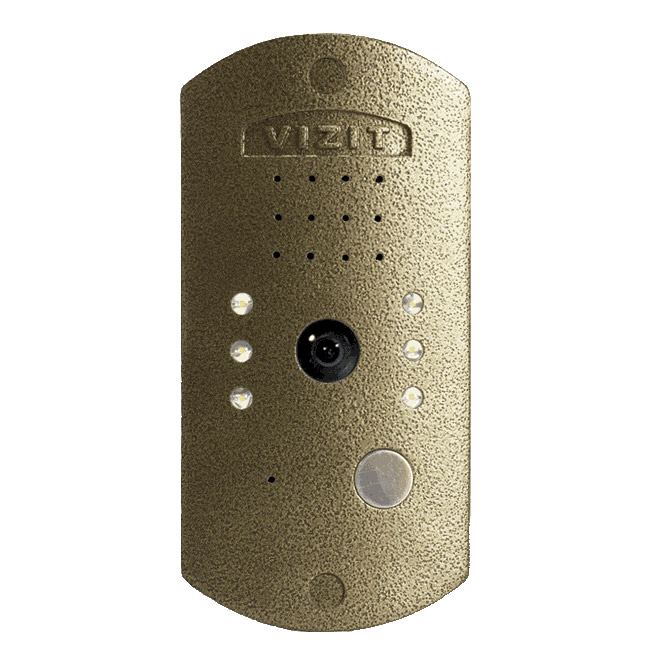

Блок вызова домофона БВД-401х (в дальнейшем - БВД) предназначен для работы в составе многоквартирных домофонов и видеодомофонов VIZIT (в дальнейшем - изделие). Исполнения БВД приведены в таблице 1.
| Наименование блока вызова | исполнение БВД |
|---|---|
| БВД-401A | без телекамеры |
| БВД-401VP | Телекамера черно-белого изорбражения с объективом "pinhole" |
| БВД-401VPL | Телекамера черно-белого изорбражения с объективом "pinhole" + ИК подсветка |
| БВД-401VBL | Телекамера черно-белого изорбражения с объективом "board" + ИК подсветка |
| БВД-401CB | Телекамера цветного изорбражения (PAL) с объективом "board" |
| Параметры | значение |
|---|---|
| Заявляемая рабочая температура | БВД-401А - температура от минус 40 до плюс 45 °С |
| БВД с телекамерой черно-белого изображения - температура от минус 30 до плюс 45 °С | |
| БВД с телекамерой цветного изображения - температура от минус 20 до плюс 45 °С | |
| Относительная влажность | до 98% при температуре 25°С |
| Напряжение питания постоянного тока | 16-25 Вольт |
| Потребляемая мощность, Вт | не более 3 |
| Абонентские устройства | квартирные переговорные УКП-8, УКП-8М, УКП-8SM, УКП-9, УКП-9М, УКП-10, УКП-10М, УКП-11, УКП-12 (УКП) и мониторы VIZIT-М401х, VIZIT-М402х, MC VISITOR-401x, MC VISITOR-402x |
| Замки (если подключаются) | замки электромагнитные VIZIT-ML400(S), VIZIT-ML300, VIZIT-ML200, имеющие сопротивление обмотки не менее 20 Ом, и замки электромеханические, имеющие сопротивление обмотки не менее 10 Ом. Электромагнитные замки должны иметь цепи размагничивания и использоваться с контроллером ключей ТМ VIZIT-KTM40 или VIZIT-KTM600М. |
| Габариты | 70*140*25 мм БВД-401A, БВД-401VP, БВД-401VPL |
| 70*140*38 мм БВД-401VBL, БВД-401CB | |
| Вес | 0,22 кг |
| Наименование | кол-во |
|---|---|
| Блок вызова БВД-401х | 1 шт |
| комплект принадлежностей | 1 шт |
| паспорт | 1 шт |
| Коробка упаковочная | 1 шт |
Полное техническое описание
Функции изделия
- Вызов абонента и звуковой контроль сигнала вызова при нажатии кнопки "" на БВД.
- Звуковой сигнал вызова на мониторе или УКП вызываемого абонента.
- Дуплексная (громкоговорящая со стороны посетителя) связь между посетителем и абонентом.
- Дистанционное открывание замка входной двери сигналом от монитора или УКП вызванного абонента.
- Звуковая сигнализация режима открывания замка входной двери.
- Видеоконтроль на экране монитора обстановки перед блоком вызова или телекамерой.
2.Монтаж системы
УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
В БВД нет напряжений выше 25 В.
Выполните зануление изделия в соответствии с инструкцией, приведенной в приложении
к паспорту.
Не производите монтажные и ремонтные работы при включенном изделии.
ПОРЯДОК УСТАНОВКИ
Перед установкой и монтажом БВД внимательно изучите схемы установки и соединений, приведенные на рисунках 1-7.
На рисунках 1 и 2 показаны варианты установки БВД.
На рисунках 3, 7 приведены схемы соединений БВД с мониторами VIZIT-М402S, VIZIT-М402С, VIZIT-М401 и другими устройствами.
На рисунке 4 приведена схема соединений БВД с устройством квартирным переговорным УКП-9М.
На рисунках 5, 6 приведены схемы соединений БВД с мониторами VIZIT-M401.
Для уменьшения влияния на изделие внешних климатических факторов целесообразно БВД устанавливать в местах, защищенных от атмосферных осадков. В этом случае, значительно увеличивается надежность работы БВД.
ВНИМАНИЕ! Не допускается попадание на БВД атмосферных осадков в виде дождя или снега.
Запрещается использовать электромагнитные замки с сопротивлением обмотки менее 20 Ом и без цепей размагничивания.
Запрещается использовать электромеханические замки с сопротивлением обмотки менее 10 Ом.
Для исключения фона в разговорном тракте и на видеосигнале блок питания, к которому подключается монитор, рекомендуется устанавливать на расстоянии не менее 1 м и не более 10 м от монитора.
Для монтажа цепей следует использовать провода в соответствии с таблицей 3.
| Цель | максимальная длина, м | ||
|---|---|---|---|
| (аудио) БВД - Монитор или УКП | 20 | 50 | 100 |
| (видео) БВД - БК - УКП | 20 | 50 | 100 |
| Блок питания - БВД | 20 | 50 | 100 |
| Блок питания (монитор) - электромагнитный замок | - | 25 | 50 |
| Блок питания (монитор) - электромеханический замок | - | 10 | 30 |
| Провод - сечение, мм2 | 0,07 | 0,2 | 0,5 |
| Провод - диаметр, мм | 0,3 | 0,5 | 0,8 |
Для подключения замка рекомендуется использовать отдельные провода в соответствии со схемами соединений на рисунках 3-7.
Длина кабеля для питания электромагнитного замка VIZIT-ML400 (рисунок 3) указана с учетом подключения замка через контроллер ключей ТМ.
Длина кабеля для питания электромеханического замка EL-301 (рисунки 4, 5, 6, 7) указана с учетом подключения замка через электронный ключ БВД.
При длине кабеля большем, чем указано в таблице 3, для монтажа использовать провода большего сечения.
Сопротивление проводов линии связи от БВД до монитора, УКП должно быть не более 10 Ом.
Сопротивление проводов для подключения электромагнитного замка VIZIT-ML400 должно быть не более 3 Ом, для подключения электромеханического замка EL-301 - не более 2 Ом.
При подключении БВД к мониторам VIZIT-М401S, VIZIT-М401C, VIZIT-М402S, VIZIT-М402С напряжение питания 16-17 В на БВД подается с клеммы +15 Vout монитора.
БВД со встроенной телекамерой устанавливаются вертикально с расположением кнопки "" в нижнем положении.
Положение установки блока вызова БВД-401А - произвольное.
Крепление БВД производится с помощью скобы, шурупов и винтов из комплекта принадлежностей изделия.
На рисунке 1 показано крепление БВД на неподвижной половине входной двери.
На рисунке 2 показано крепление БВД на стене. В углубление стены или другой поверхности устанавливается и закрепляется шурупами скоба. БВД крепится на скобу винтами.
После установки в крепежные отверстия БВД устанавливаются заглушки из комплекта принадлежностей БВД.
ПРОВЕРКА ИЗДЕЛИЯ И ПОРЯДОК РАБОТЫ
Перед включением изделия проверьте правильность монтажа.
Включите блок питания в сеть.
Нажмите на БВД кнопку "" вызова абонента.
В мониторе или УКП вызванного абонента звучит сигнал вызова на время нажатия кнопки.
Сигнал вызова дублируется на БВД. На экране монитора появляется изображение.
Снимите трубку переговорную с монитора или держателя УКП, и проверьте наличие дуплексной связи между посетителем и абонентом.
Проверьте изображение на мониторе. При необходимости, настройте яркость, контрастность и насыщенность изображения.
Нажмите на мониторе или УКП кнопку открывания замка. Замок открывается на время удержания кнопки, в БВД звучит сигнал открывания замка.
При отпускании кнопки открывания замка изделие снова переходит в режим связи между посетителем и абонентом.
Установите трубку переговорную в держатель на мониторе или УКП. Изделие переходит в дежурный режим.
При снятии трубки с монитора или УКП после вызова абонента время связи между посетителем и абонентом ограничено. По истечении времени (60 ± 5) с после снятия трубки с монитора или УКП изделие переходит в дежурный режим. Если после вызова абонента трубка с монитора или УКП не снимается, то, по истечении времени (60 ± 5) с после вызова абонента, изделие переходит в дежурный режим.
При нажатии на мониторе кнопки открывания замка без снятия трубки с монитора во время поступления вызова замок открывается на время удержания кнопки, на БВД звучит сигнал, соответствующий режиму открывания замка. При отпускании кнопки прекращается звуковой сигнал, и изделие переходит в дежурный режим.
СХЕМЫ ПОДКЛЮЧЕНИЯ

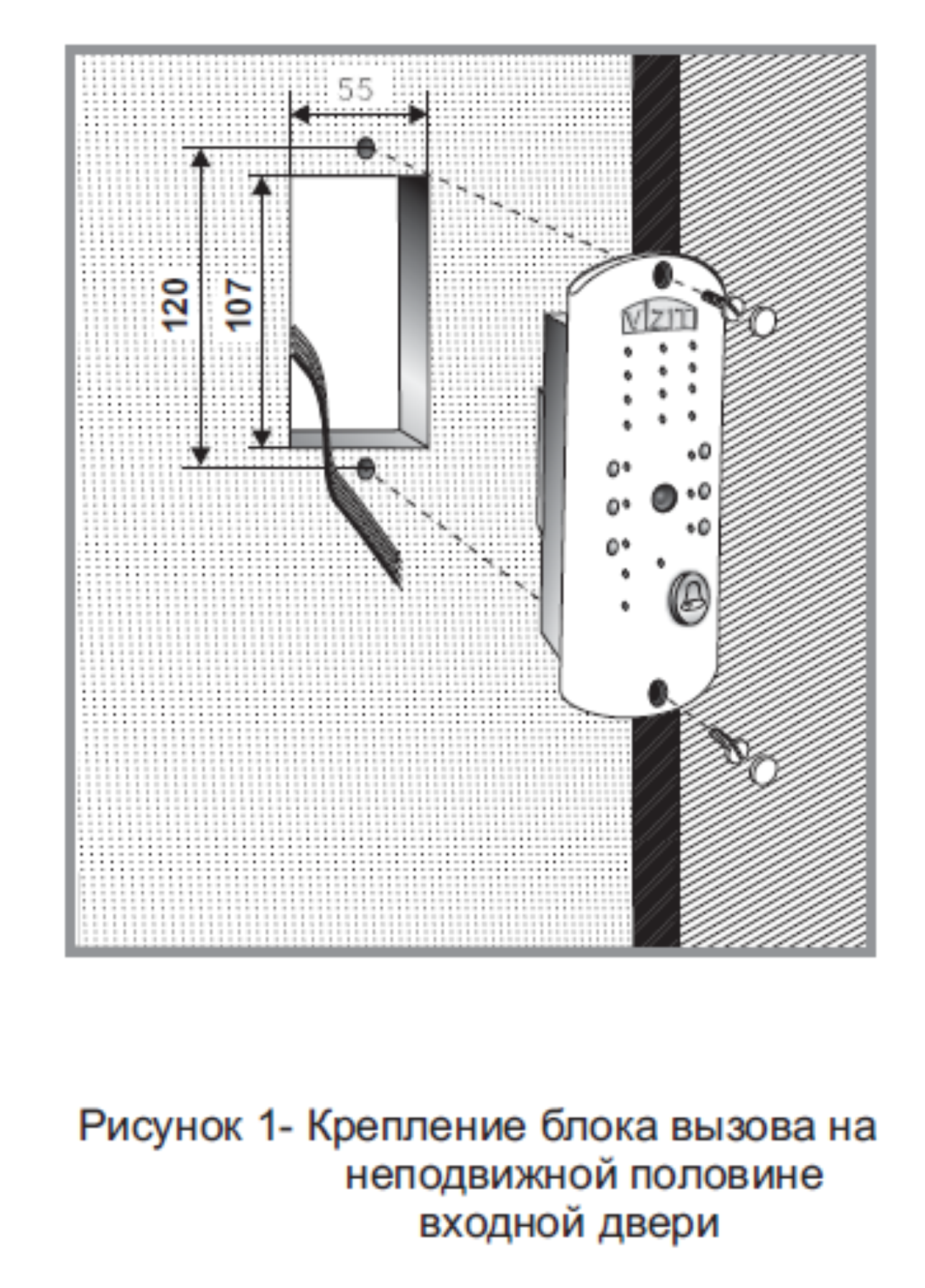

Рисунок 1- Крепление блока вызова на неподвижной половине входной двери

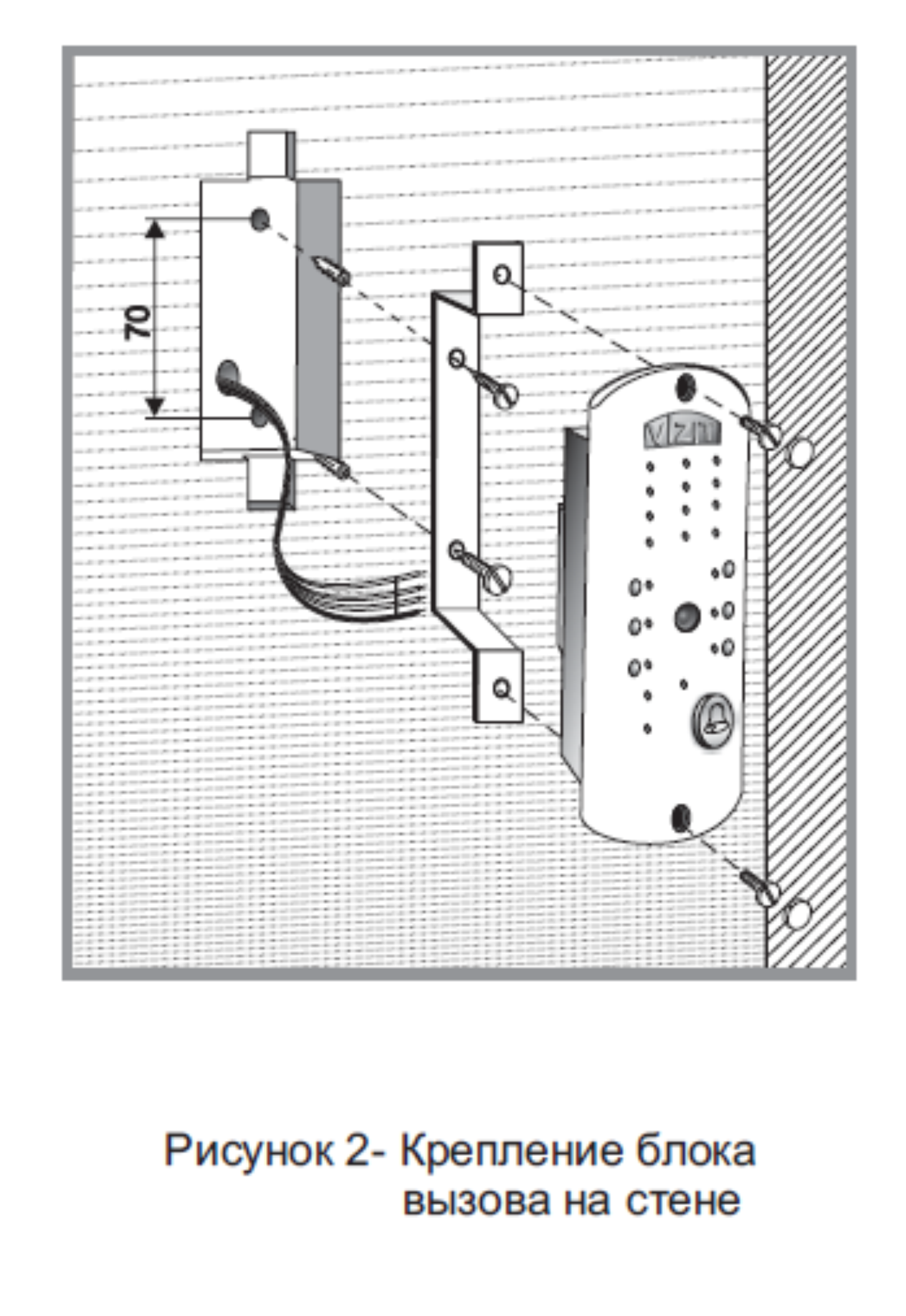

Рисунок 2- Крепление блока вызова на стене

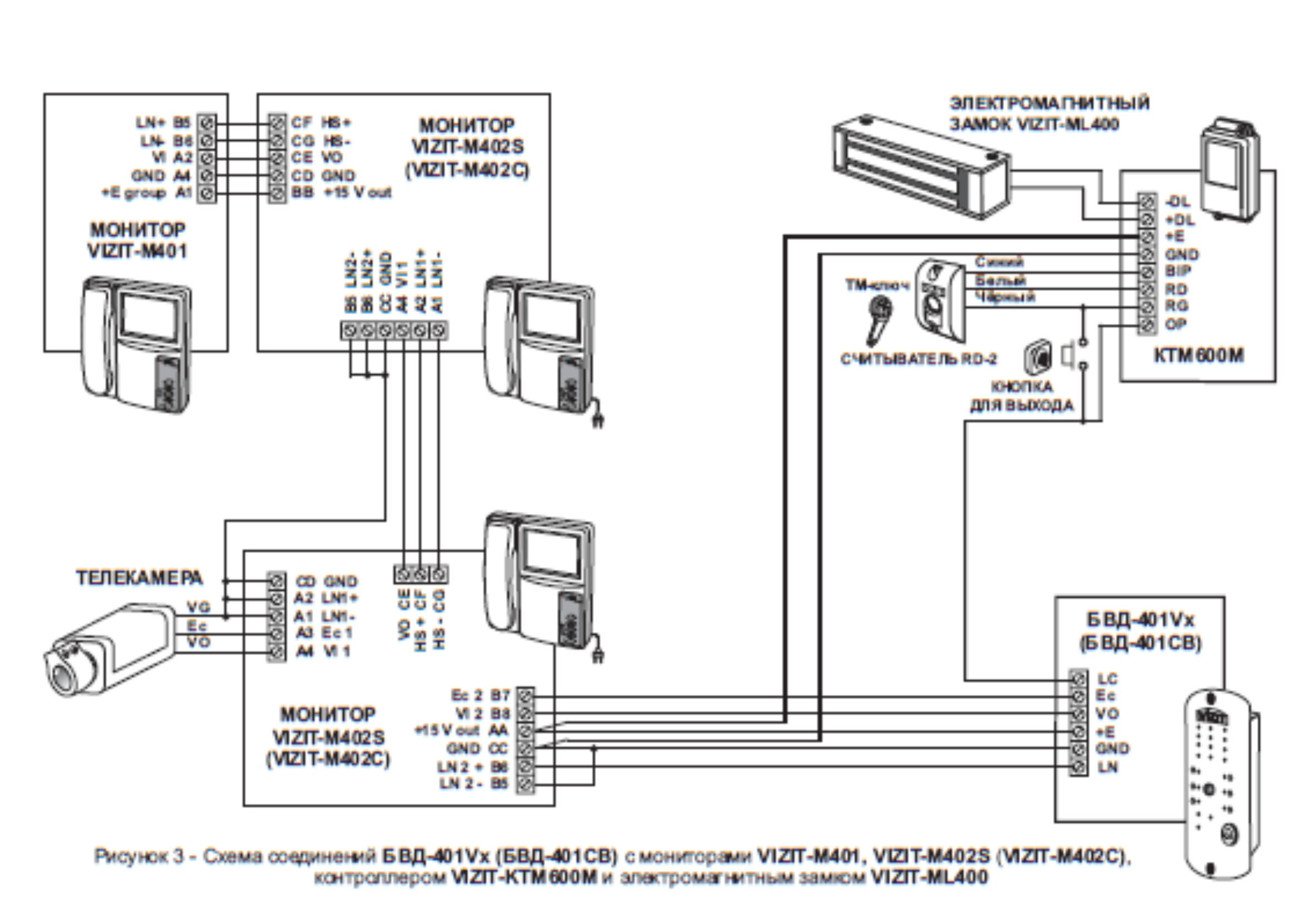

Рисунок3 - Схема соединений с мониторами контроллером и электромагнитным замком

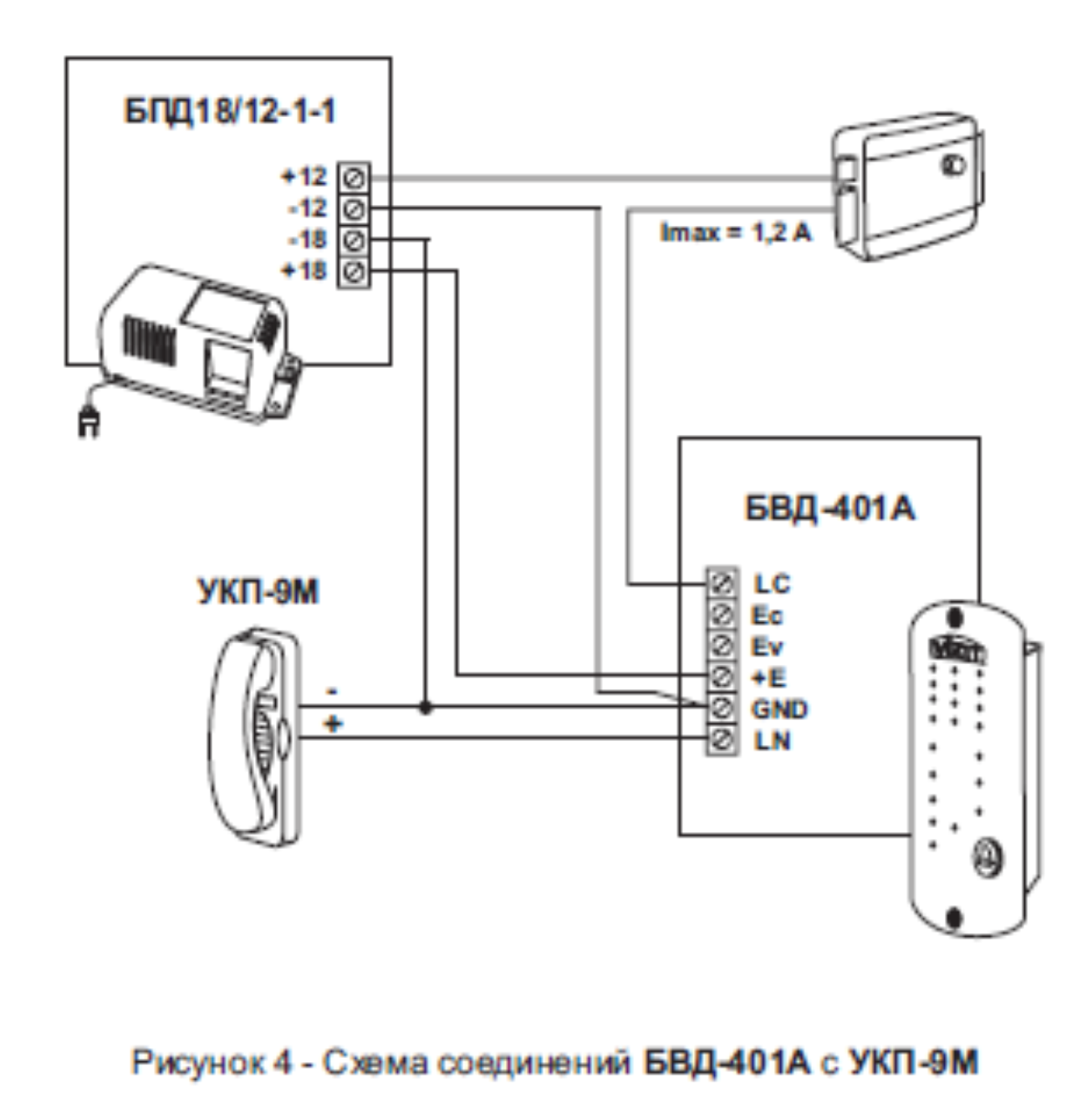

Рисунок 4 - Схема соединений БВД-401А с УКП-9М

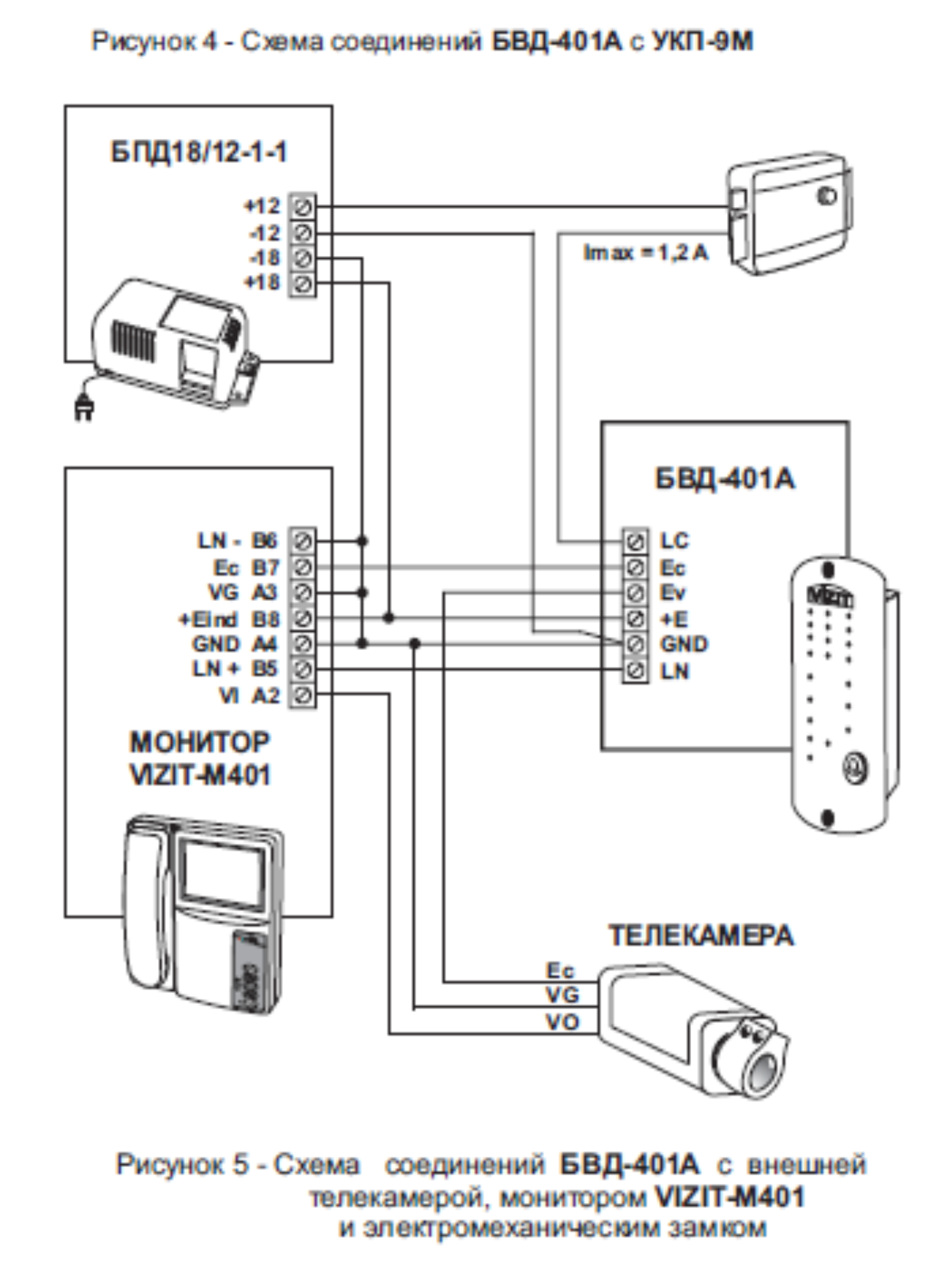

Рисунок 5 - Схема соединений с внешней телекамерой, монитором и электромеханическим замком

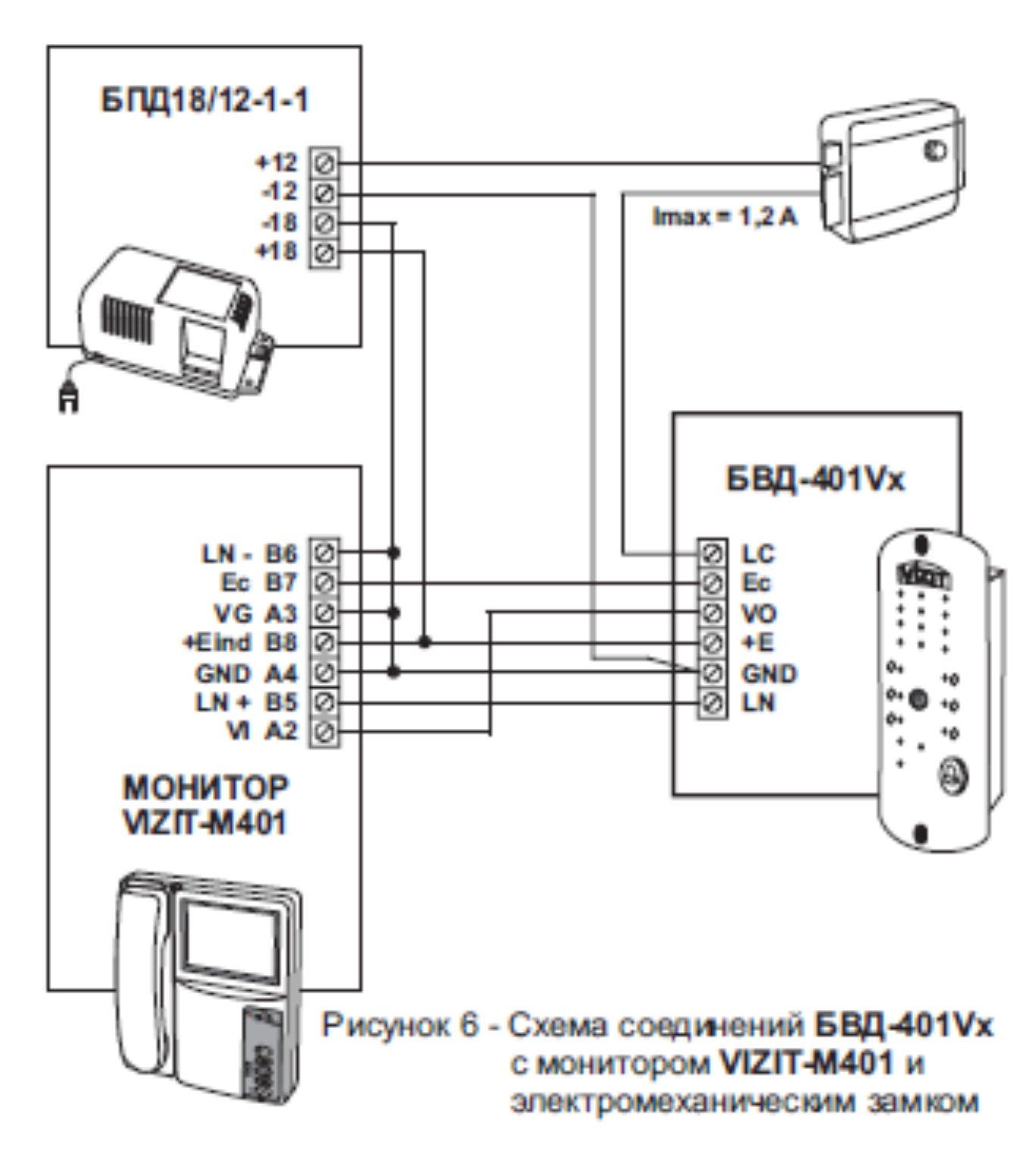

Рисунок 6 - Схема соединений с монитором и электромеханическим замком

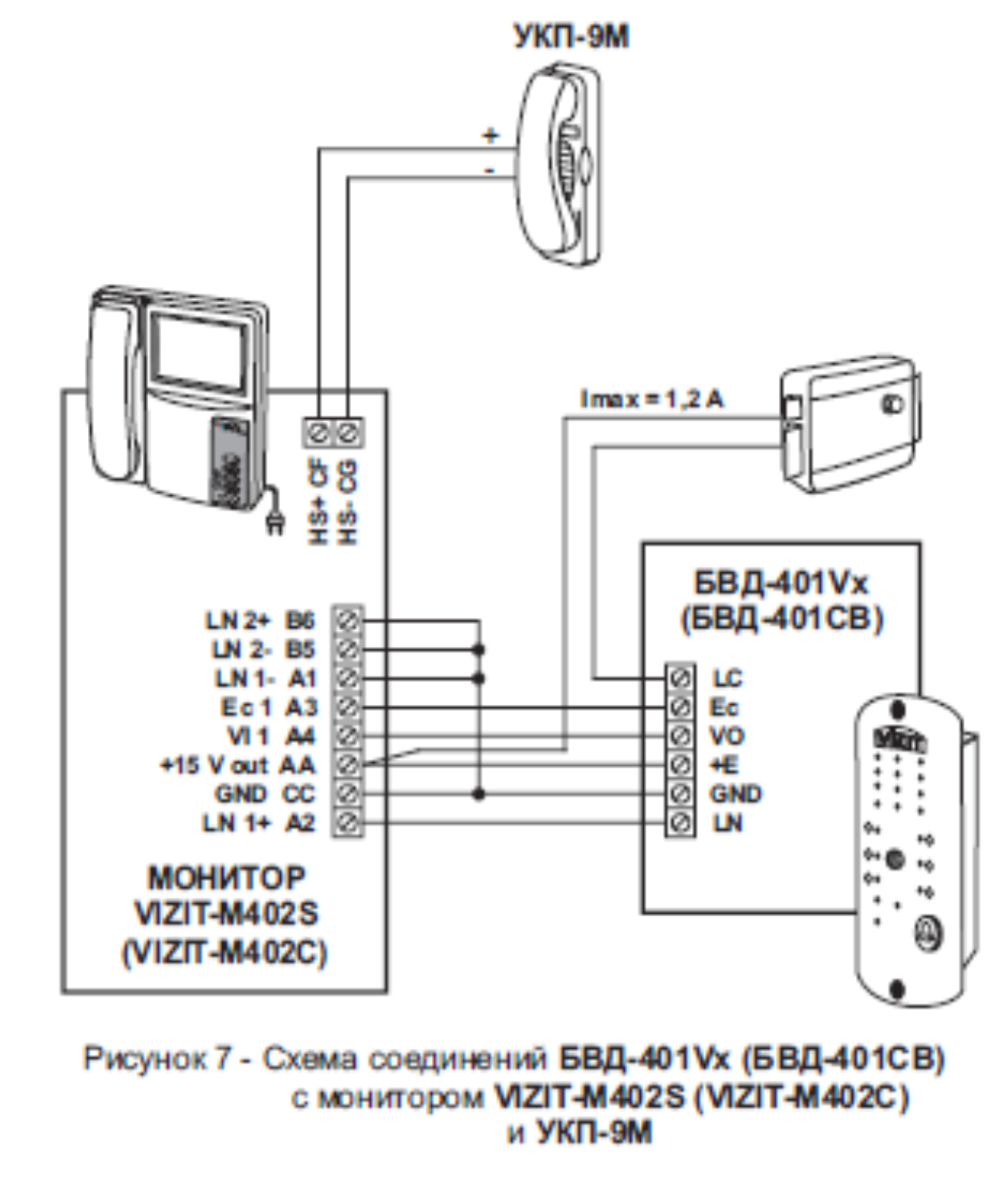

Рисунок 7- Схема соединений с монитором и БВД-401
Включение режима видеоконтроля обстановки перед блоком вызова или телекамерой описано в паспорте монитора.
Если после включения режима видеоконтроля с монитора снять трубку переговорную, то, одновременно с видеоконтролем обстановки, между изделием и монитором устанавливается режим дуплексной связи. При установке трубки на монитор изделие переходит в дежурный режим.
На рисунках 3 - 7 использованы следующие обозначения:
LN - линия связи (линия +);
GND (GROUND) - общий провод (линия -);
+Е - питание блока вызова;
Еc - питание телекамеры блока вызова;
Ev - питание внешней телекамеры;
VO (VIDEO OUT) - выход видео;
VG (VIDEO GROUND) - общий видео внешней телекамеры;
LC - управление открыванием замка.
