Кнопка Vizit Exit 300M с подсветкой (кнопка "Выход" для домофона в дальнейшем кнопка) предназначена для открывания электромагнитного замка.
Нормально-замкнутый контакт кнопок обеспечивает открывание замка в случае неисправности управляющего устройства (блок вызова, контроллер ключей итд.
| Параметры | значение |
|---|---|
| Количество нажатий Vizit Exit 300M не менее | 300 000 |
| проводов | 5 |
| Контакты | один нормально-разамкнутый и |
| один нормально-замкнутый | |
| коммутируемый ток, Ампер не более | 1А |
| рабочее напряжение, Вольт не более | 24В |
| Габаритные размеры, мм не более | 75*47*22 |
| Масса, кг не более | 0,1 |
| Заявляемая рабочая температура | от -10 до +50 гр. С |
| Заявляемая рабочая влажность | до 93% при +25 гр. С |
Указания мер безопасности
В кнопках нет напряжений более 24 В.
Запрещается использовать кнопки при напряжениях питания более 24 В.
| Наименование | кол-во |
|---|---|
| кнопка | 1 шт |
| комплект принадлежностей | 1 шт |
| паспорт | 1 шт |
2.Порядок установки
Кнопка устанавливается внутри помещения на входной двери или возле нее.
Крепление с лицевой стороны производится шурупами или винтами М4. Затем заглушки устанавливаются в крепёжные отверстия кнопки. Шурупы и заглушки входят в комплект принадлежностей.
Для крепления с обратной стороны используются два отверстия с резьбой под винты М5.

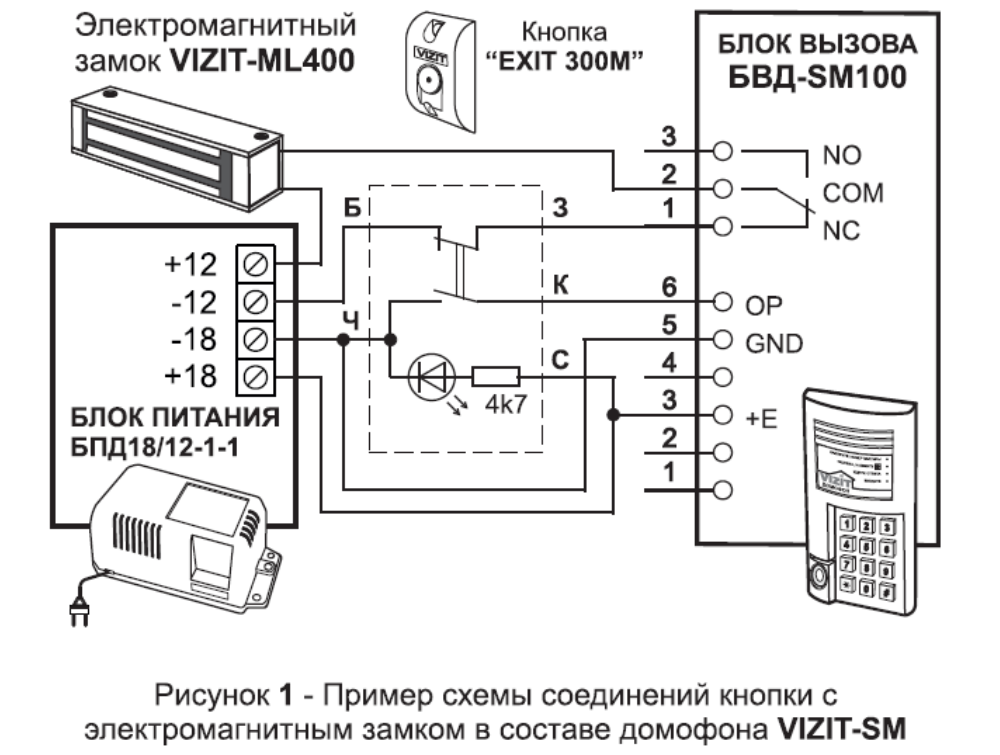

На рисунке 1 приведён пример схемы соединений кнопки с электромагнитным заком VIZIT-ML400 в составе домофона Vizit-SM.

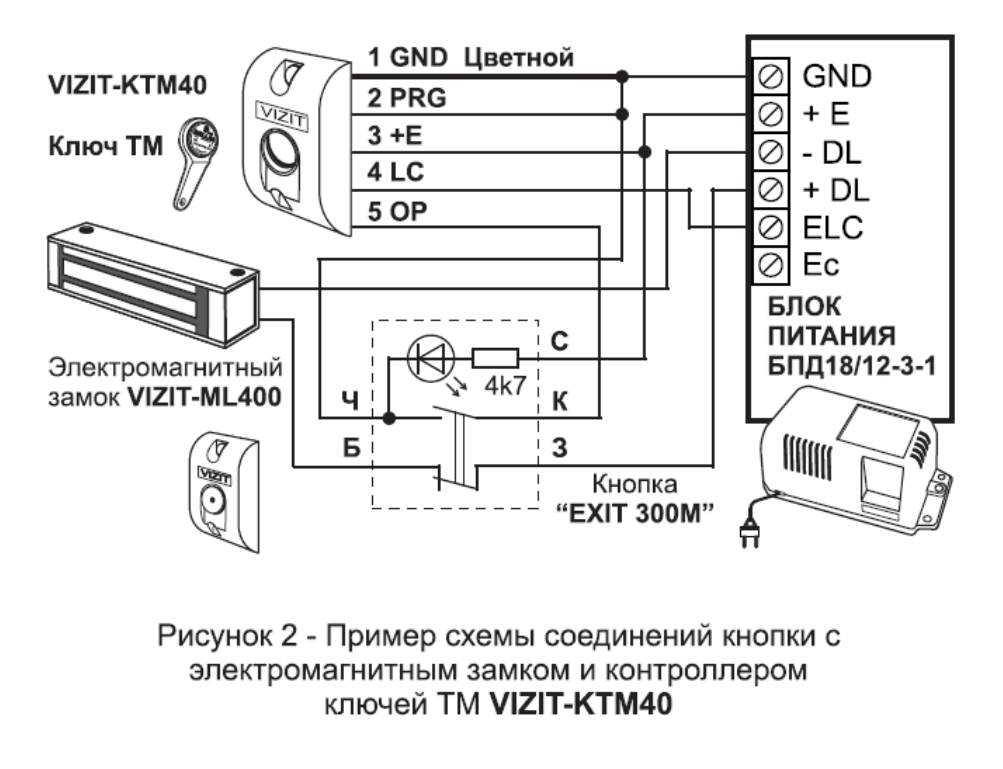

На рисунке 2 приведён пример схемы соединений кнопки с электромагнитным заком VIZIT-ML400 и контроллером ключей ТМ VIZIT-KTM40.
