Данная клавиатура работает с отдельным блоком электроники CD1803, в зависимости от необходимости подбирается определённое количество блоков электроники. Соотвественный вход для нескольких подъездов используются блоки управления CD-1803 MASTER/SLAVE а если таких общих входов несколько то блоки электроники CD-1803 MASTER/SLAVE WLA.

Внимание! В настоящее время данная панель снята производства. Для замены старых касет (KDC1803, KDC1804) рекомендуем использовать KDC1805 панель такихже размеров со встроенным блоком управления а также панели нового поколения - в качестве клавиатур SLAVE: KDC1905M, KDC3905, в качестве клавиатур MASTER: KDC3915, KDC1915M

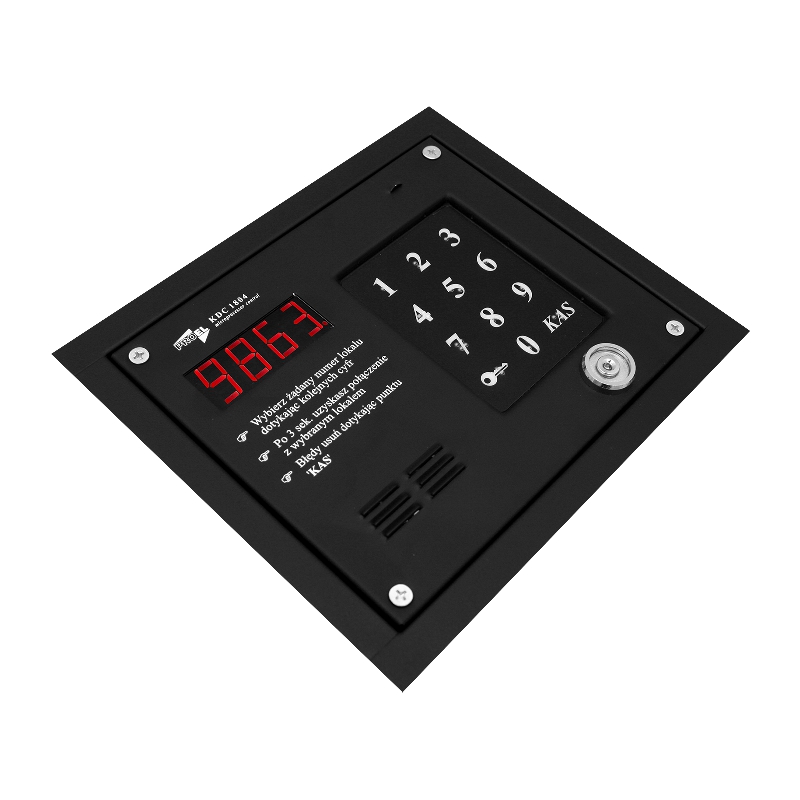

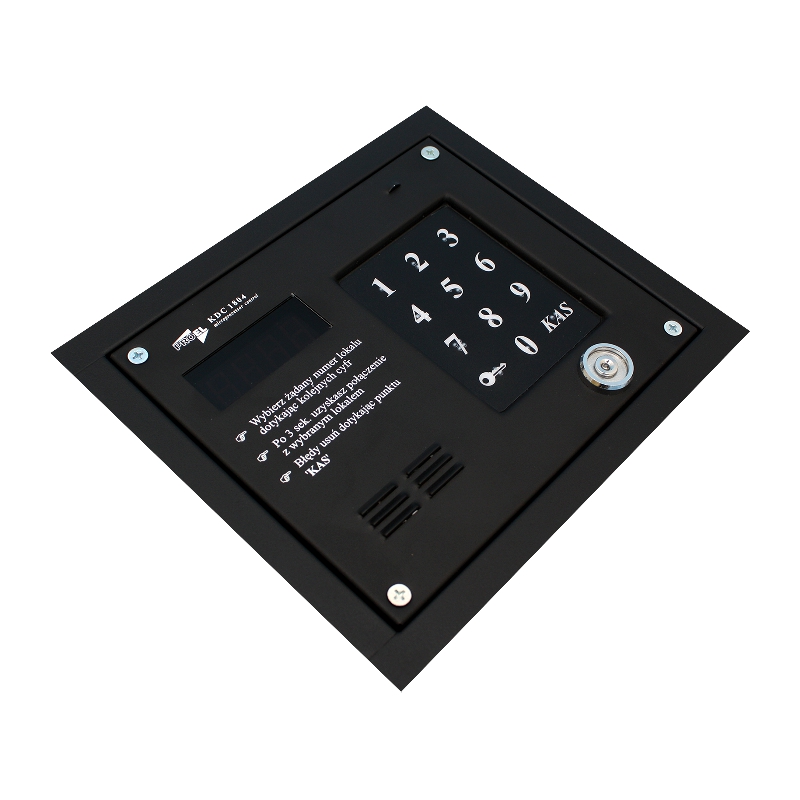

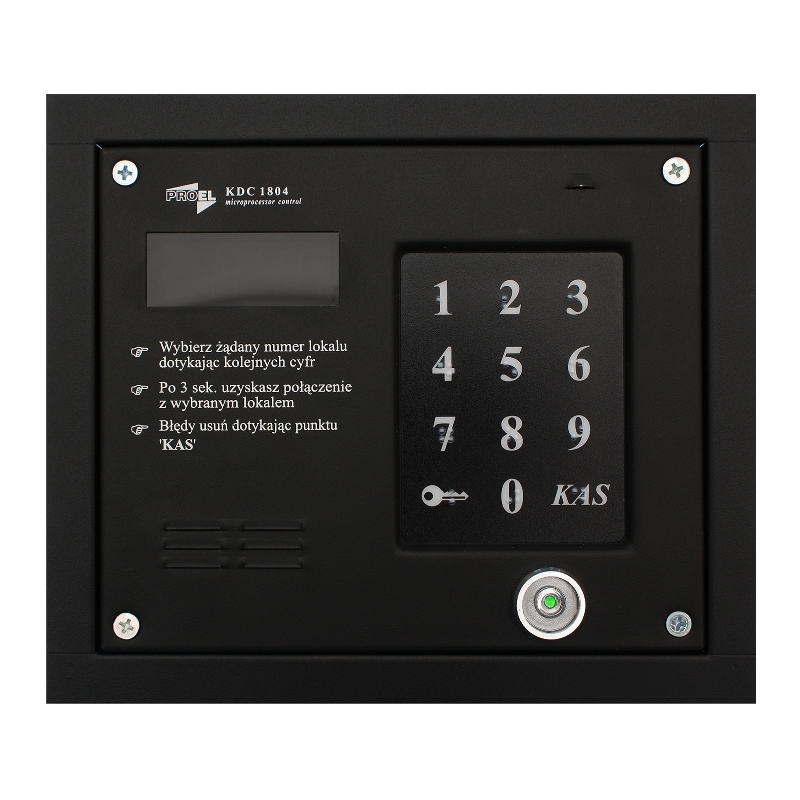

Основные характеристики кассеты KDC1804

Клавиатура KDC1804, основана на базе конструкции клавиатуры KDC1803. Полностью изменена клавиатура набора номера квартиры а также плата управления. Использование 16-ти битного процессора, цифровая обработка аудио-сигнала а также замена оптико-электронной клавиатуры на концентрическую (сенсорную — аналогично как в клавиатуре KDC3000) дало возможность значительно улучшить качество работы в сравнении с предшествующей моделью - KDC1803.

В сравнении с KDC1803 увеличена толщина металла корпуса до 1 мм. Это значительно увеличило механическую прочность клавиатуры. Использование сенсорной клавиатуры позволило улучшить работу в сравнении с предыдущими решениями, которые были основаны на ИК лучах.

В клавиатуре KDC1804 имеется встроенный считыватель ключей DALLAS. Также может комплектоваться со встроенными считывателями брелков RFID (в версии 1804R). Антенна считывателя находится непосредственно за клавиатурой набора номера квартиры и срабатывает с расстояния 3-7 см. При наличии считыватель RFID, действует параллельно со считывателем ключей типа DALLAS. Используя встроенную память можно записать около 1000 идентификаторов обеих типов.

Клавиатура набора номера KDC1805 оснащена рельефно-точечными обозначениями соответствующими алфавиту Брайля (также как и KDC3000), благодаря чему клавиатура KDC1805 удобна для пользования жильцам с плохим зрением или же с его полным отсутствием. Она устроена так, что зная символы Брайля можно определить нужные цифры по выступам на панели а затем подтвердить набор кнопки путём более плотного прикосновения пальца к нужной цифре.

Клавиатура KDC1805 имеет подсветку, что значительно увеличивает комфорт пользования в тёмное время суток. Клавиатура KDC1804L использует тоже программное обеспечение что и KDC1805. Благодаря этому инструкция пользования и обслуживания обеих моделей совмещена. Это особо важно при возникновении необходимости провести правку данных.

У KDC1804 есть встроенные функции удобного редактирования памяти. Доступ к функциям памяти защищен паролем монтажной организации, тем же который используется при программировании блока электроники. С помощью этих функций можно добавлять, удалять, редактировать и проверять идентификаторы. С помощью специального переходника (его можно отдельно приобрести) — возможно подключить клавиатуру к компьютеру (в том числе на объекте) – что даёт возможность обновления прошивки, архивация (запасной копии) данных, записанных в памяти устройства, то есть идентификаторов. Клавиатура KDC1805 стандартно оснащена 4-х цифровымэкраном LED с размером цифр 15мм. Используемая плата управления может автоматически определять тип блока электроники управляющего работай системы - 3 или 4 цифровой.

Из других полезных функций стоит отметить возможность включения автоматического добавления идентификаторов основанного на использовании записанных в блоке электроники кодов открытия двери. После включения такой программы (на определённое время, к примеру в течении 24 часов), клавиатура будет записывать как корректные идентификаторы, которые будут использованы вместе с правильно введённым кодом открытия двери для квартиры, которой код используется.

Однако эта функция требует модификации прошивки блока электроники MCD1803 (осуществляется под заказ).

Клавиатура KDC1804-L оснащена подсветкой кнопок. В отличии от других производителей - подсветка расположена "под" каждой кнопкой, а не по бокам. Подсветка по бокам, из за большого контраста и почти плоского угла падения света на знаки клавиатуры, не даёт приемлемых результатов.

Помимо того, в версии KDC1804-L –введен порт карт памяти microSD, который даёт возможность простой и быстрой – записи запасной копии базы данных (ключей DALLAS, или при наличии RFID), управления памятьюв клавиатуре.

Установка кассеты KDC1804

2.1 Подключение кассеты

Кассету подключить к централи с помощью 6-ти проводного кабеля к зажимам К1 - К6, аналогично с кассетами KDC1803 и KDC2003. Излишек провода следует смотать и уместить возле винтовых зажимов, или оставить смотанным в установочной коробке под кассетой.

2.2 Крепление кассеты

Аналогично как при монтаже других врезных устройств, необходимо подготовить углубление в стене позволяющее установить днище таким образом, чтобы внешняя часть днища закрывала углублении, в то время как врезная часть должна полностью углублятся в отверстии. До момента закрепления днища проведите к нему проводку оставляя не меньше 15 сантиметров запаса. После установки днища и прокладки проводов подключите клавиатуру и уже после её подключения (и проверки работы) постепенно установите её в днище следя за тем, чтобы провода не были в процессе зацеплены за плату или крепёжные элементы днища.

Кассету следует закрепить в днище с помощью 4 заклёпок.

Более подробная инструкция установки доступна в формате PDF.

Инструкция программирования

Программирование клавиатуры не осуществляется. Через клавиатуру программируется непосредственно к ней подключенный блок электроники, инструкция программирования представлена тут CD 1803

Схема подкючения
