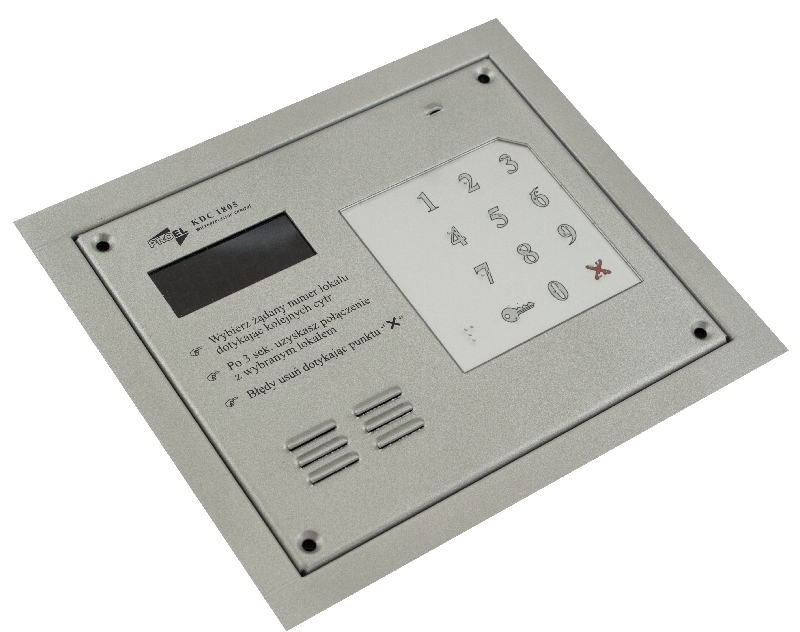

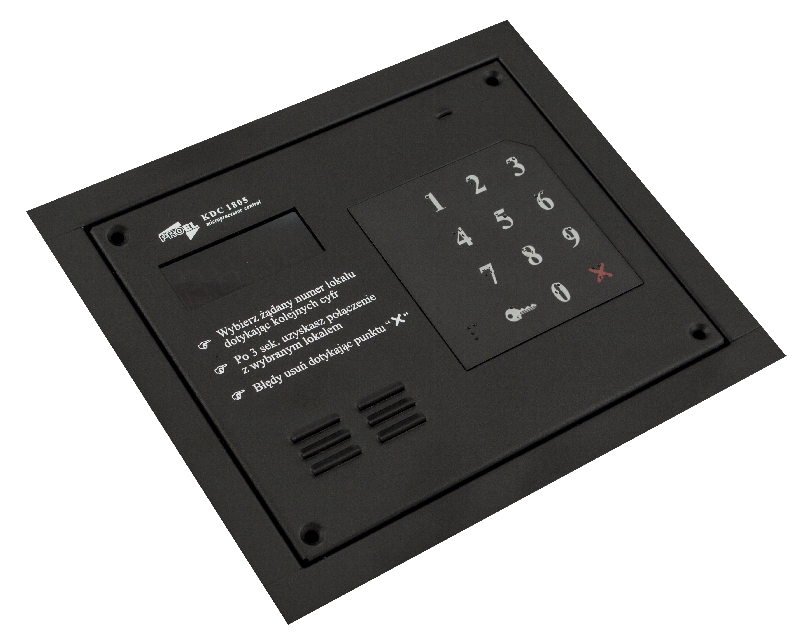

Панель KDC1805, также как и предыдущие модели, основана на базе конструкции клавиатуры KDC1803. Полностью изменена клавиатура набора номера квартиры а также плата управления. Использование 16-ти битного процессора, цифровая обработка аудио-сигнала а также замена оптико-электронной клавиатуры на концентрическую (сенсорную — аналогично как в клавиатуре KDC3000) дало возможность значительно улучшить качество работы в сравнении с предшествующей моделью - KDC1803.
В сравнении с KDC1803, также как и с KDC1804 — в очередной раз увеличена толщина металла корпуса, уже до 1,25 мм. Это значительно увеличивает механическую прочность клавиатуры. Использование сенсорной клавиатуры позволило улучшить работу в сравнении с предыдущими решениями, которые были основаны на ИК лучах. Данная клавиатура имеет встроенный блок электроники программируемый в соответсвии с инструкцией CD1803.
Инструкция в формате KDC1905 PDF
Основные характеристики кассеты KDC1805
Клавиатура набора номера KDC1805 оснащена рельефно-точечными обозначениями соответствующими алфавиту Брайля (также как и KDC3000), благодаря чему клавиатура KDC1805 удобна для пользования жильцам с плохим зрением или же с его полным отсутствием. Она устроена так, что зная символы Брайля можно определить нужные цифры по выступам на панели а затем подтвердить набор кнопки путём более плотного прикосновения пальца к нужной цифре.
Клавиатура KDC1805 имеет подсветку, что значительно увеличивает комфорт пользования в тёмное время суток. Клавиатура KDC1805 использует тоже программное обеспечение что и KDC1804L. Благодаря этому инструкция пользования и обслуживания обеих моделей совмещена. Это особо важно при возникновении необходимости провести правку данных.
KDC1805 имеет встроенный на этапе производства считыватель идентификаторов (брелков или карточек) RFID. Антенна считывателя находится непосредственно за клавиатурой набора номера квартиры и срабатывает с расстояния 3-7 см. Возможность идентификации программного обеспечения на месте установки (встроенный bootloader) за счёт чего можно быстро устранить возможные ошибки прошивки процессора, а также дополнять функциональность новыми функциями доступными в обновлённых прошивках (к примеру новые типы формата считывания данных, использование идентификаторов с функцией перезаписи итп.).
KDC1805 также может быть оснащена (это дополнительное оснащение производимое на заказ) считывателем ключей типа DALLAS, действующий параллельно со считывателем RFID. Используя встроенную память можно записать около 1000 идентификаторов обеих типов. В случае расширения памяти до 2000 идентификаторов и более. Записанные идентификаторы могут быть предписаны любым квартирам. Также при необходимости есть возможность организации групп квартир или групп идентификаторов и управлять настройками таких групп в том числе редактировать или удалять из памяти. К примеру группа ключей может быть передана охранникам и в случае замены охраняющей организации можно удалить из памяти все ключи охранников. Количество идентификаторов прописываемых на одну квартиру практически не ограничено. В самом крайнем случае вся 1000 идентификаторов может быть предписана одной квартире.
У KDC1805 есть встроенные функции удобного редактирования памяти. Доступ к функциям памяти защищен паролем монтажной организации, тем же который используется при программировании блока электроники. С помощью этих функций можно добавлять, удалять, редактировать и проверять идентификаторы. Использование идентификатора "MASTER-KEY" упрощает доступ к некоторым функциям — таким как к примеру добавление идентификаторов с прописыванием их к конкретной квартире. "MASTER-KEY" устанавливается монтажником на этапе установки клавиатуры.
С помощью специального переходника (его можно отдельно приобрести) — возможно подключить клавиатуру к компьютеру (в том числе на объекте) – что даёт возможность обновления прошивки, архивизация (запасной копии) данных, записанных в памяти устройства, то есть идентификаторов.
В стандартной комплектации данная клавиатура оснащена разъёмом для карт MicroSD. Это позволяет проводить изменения настроек программирования, обновлять прошивку, а также создавать (резервные) копии данных - идентификаторов и настроек. Одна только встроенная память позволяет хранить около 1000 идентификаторов, с применением карты MicroSD-карты можно записать несколько тысяч идентификаторов.
Из других полезных функций стоит отметить возможность включения автоматического добавления идентификаторов основанного на использовании записанных в блоке электроники кодов открытия двери. После включения такой программы (на определённое время, к примеру в течении 24 часов), клавиатура будет записывать как корректные идентификаторы, которые будут использованы вместе с правильно введённым кодом открытия двери для квартиры, которой код используется. Однако эта функция требует модификации прошивки блока электроники MCD1803 (осуществляется под заказ). Клавиатура KDC1805 стандартно оснащена 4-х цифровым экраном LED с размером цифр 15мм. Используемая плата управления может автоматически определять тип блока электроники управляющего работай системы - 3 или 4 цифровой.
Установка кассеты KDC1805
2.1 Подключение кассеты
К клавитуре нужно провести питание 16 вольт (для ограничение влияния фона на линию рекомендуем использовать отдельный провод), магистраль абонентских устройств, а также два провода для управления замка, а также (если используется внешний контроллер) 2 провода от контроллера до считывателя. Излишек проводов следует смотать и уместить возле винтовых зажимов, или оставить смотанным в установочной коробке (днище) под кассетой.
2.2 Крепление кассеты
Аналогично как при монтаже других врезных устройств, необходимо подготовить углубление в стене позволяющее установить днище таким образом, чтобы внешняя часть днища закрывала углублении, в то время как врезная часть должна полностью углублятся в отверстии. До момента закрепления днища проведите к нему проводку оставляя не меньше 15 сантиметров запаса. После установки днища и прокладки проводов подключите клавиатуру и уже после её подключения (и проверки работы) постепенно установите её в днище следя за тем, чтобы провода не были в процессе зацеплены за плату или крепёжные элементы днища.
Кассету следует закрепить в днище с помощью 4 заклёпок.
Инструкция программирования
Программирование клавиатуры осуществляется аналогично как при программировании блока электроники, временно рекомендуем использовать инструкцию программирования CD 1803, однако в скором будет подготовлена полная инструкция с учётом новых функций.

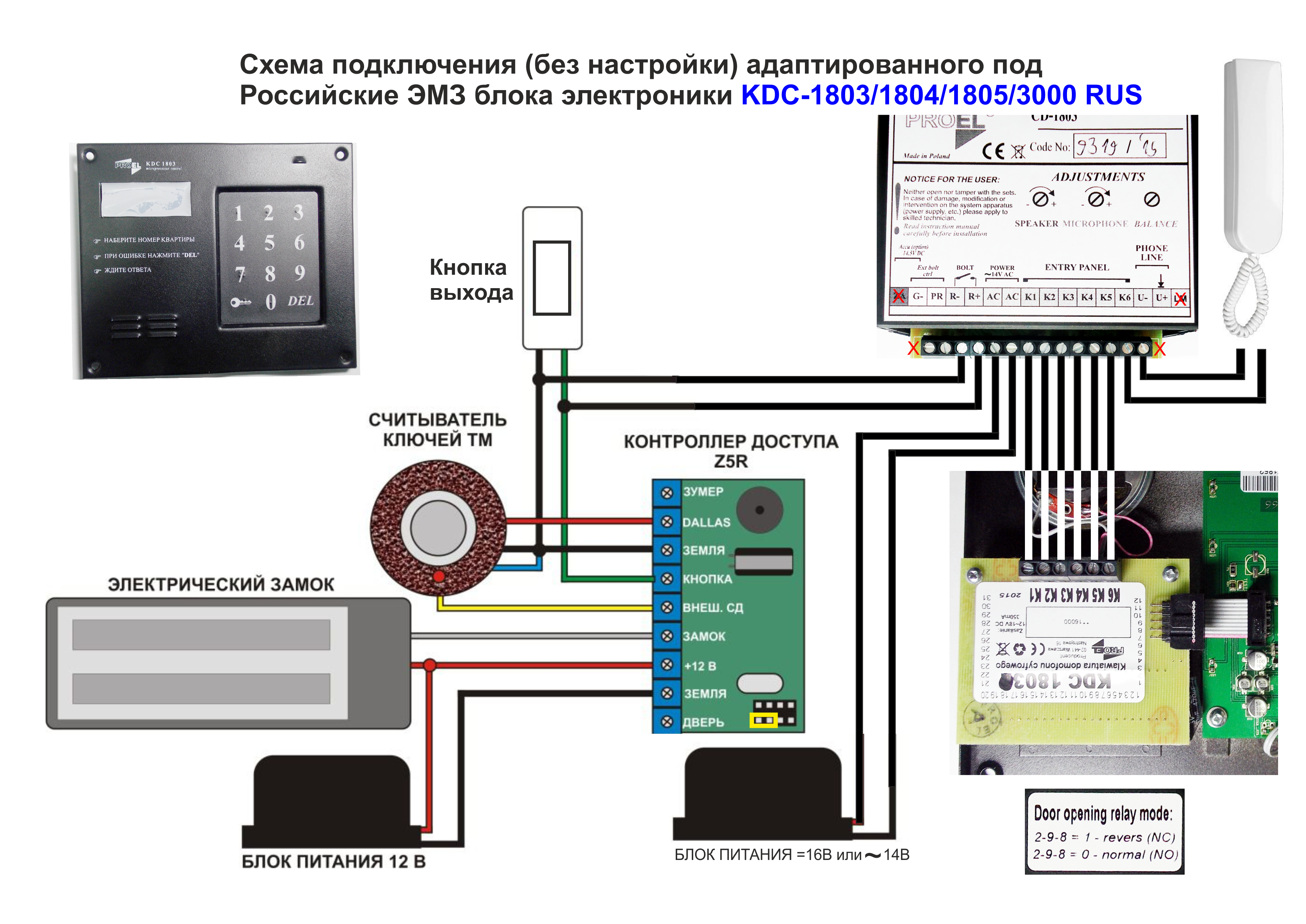

Схема подкючения
